STM32 控制I2C接口LCD

I2C总线硬件简单，资源消耗少，只有时钟和数据线。协议设计精巧、易用、灵活；可以传输数据、指令、地址，因此使用广泛，现在几乎所有的MCU及各种控制器都集成了I2C总线。本文章主要介绍I2C接口LCD在STM32环境下的调试方法。

l  硬件资源

—LCD:RSCG12864B(内建字库、支持基础图形绘制、图片存储功能)

—MCU：STM32F103C8T

l  控制原理

—此例用STM32F103C8T的I2C1控制RSCG12864B

—PB7(SDA)连接RSCG12864B的SDA,PB6(SCL)连接RSCG12864B的SCL

—RSCG12864B内部自带复位信号，同时支持通过RST硬件复位。

—RSCG12864的BUSY信号为忙反馈信号，可连接MCU的任意IO口判断处理。如果画面更新频率不高的话，此信号悬空处理即可。A0,A1为地址信号，具体详见产品手册。

l  程序设计

—此例介绍采用“STM32CubeMX”工具（下载地址https://www.st.com：）生产项目文件，并在项目文件中添加RAYLID提供的应用库，实现对LCD控制的方法。

—项目程序生成步骤

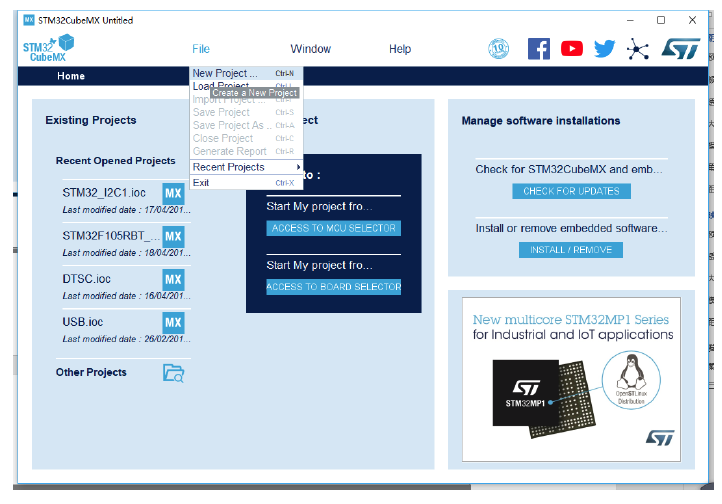

1:打开“STM32CubeMX”-->File-->New Project

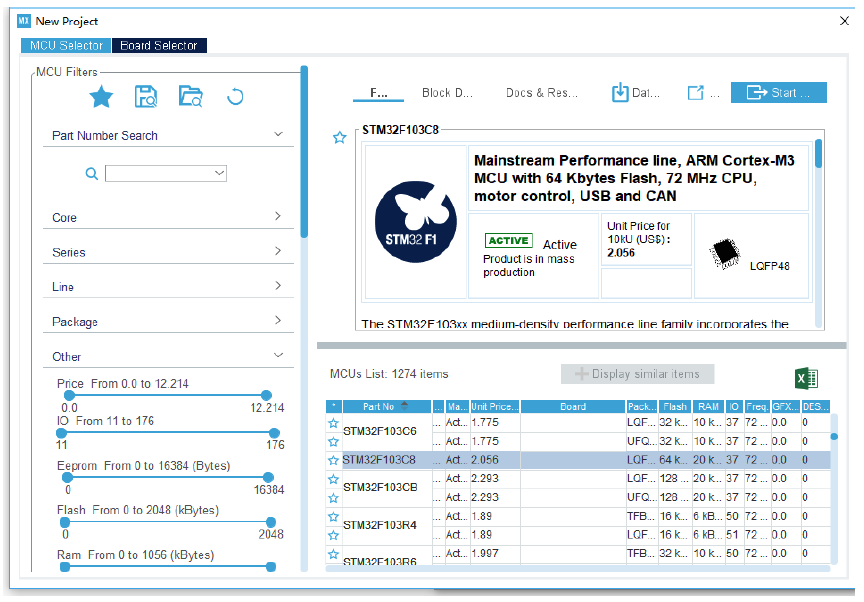

2.选择MCU型号

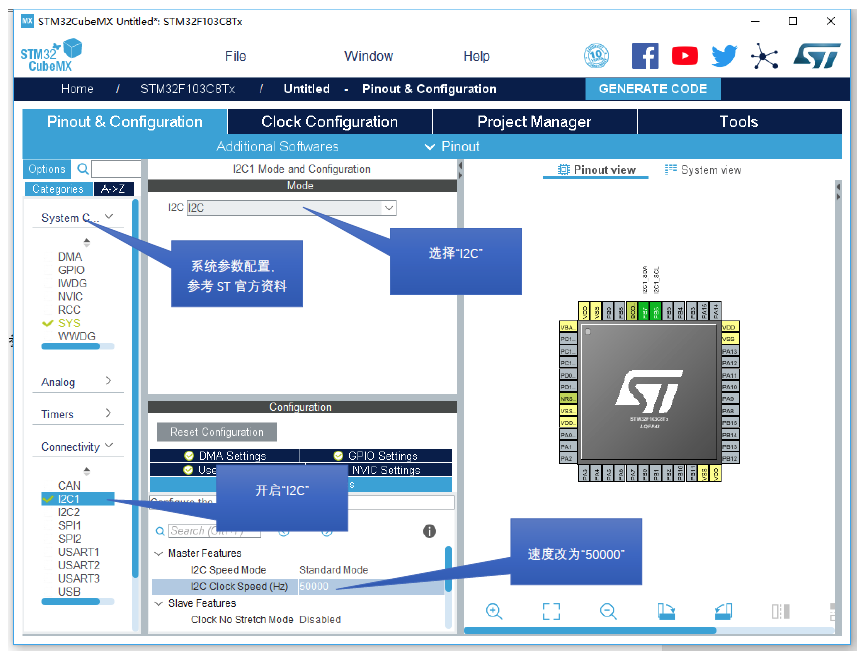

3.配置参数

4.项目设置

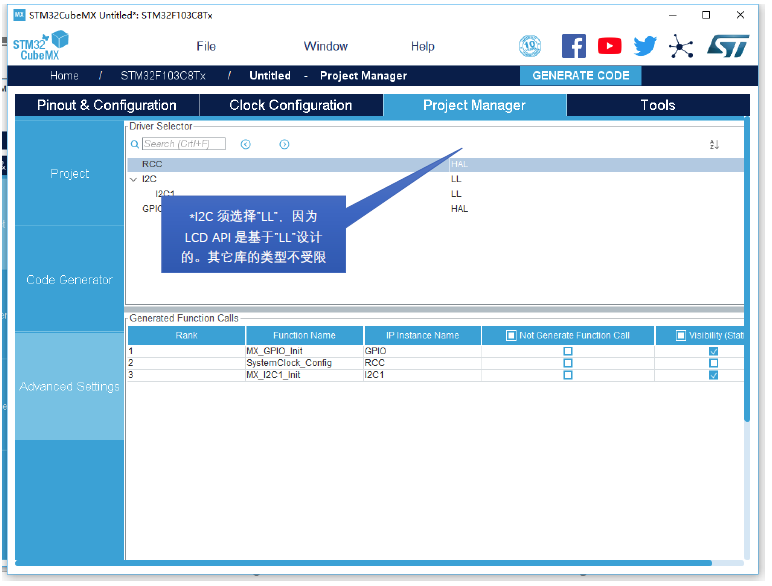

5.Library类型选择

6.点击“GENERATE CODE”生成项目文件，将“RSCG12864B.c”拷贝至项目文件夹的“Src”目录下，将“RSCG12864.h”拷贝至项目文件夹的“Inc”目录下。

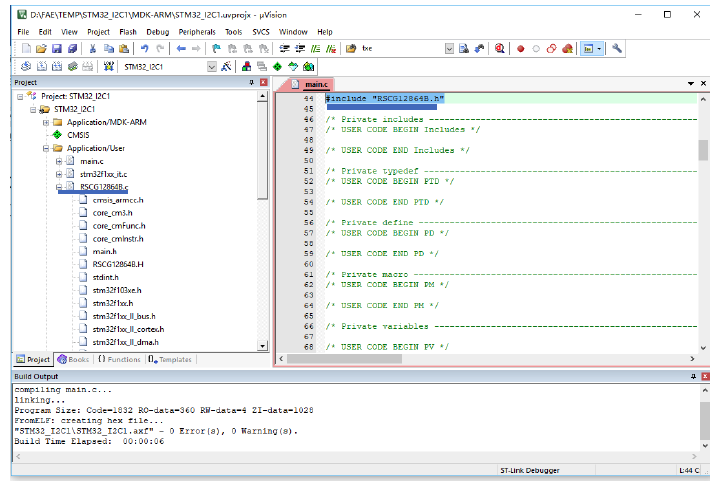

7.用IDE打开新建的项目文件，并添加“RSCG16864B.c”,在main.c文件头添加“#include "RSCG12864B.h"，如果在此项目其它程序文件中用到LCD API，用同样的方法引用库函数。

8开始添加显示代码，此例主要介绍应用方法说明，直接在main函数里添加应用代码，参考如下
